Styringshydraulisk sylinder

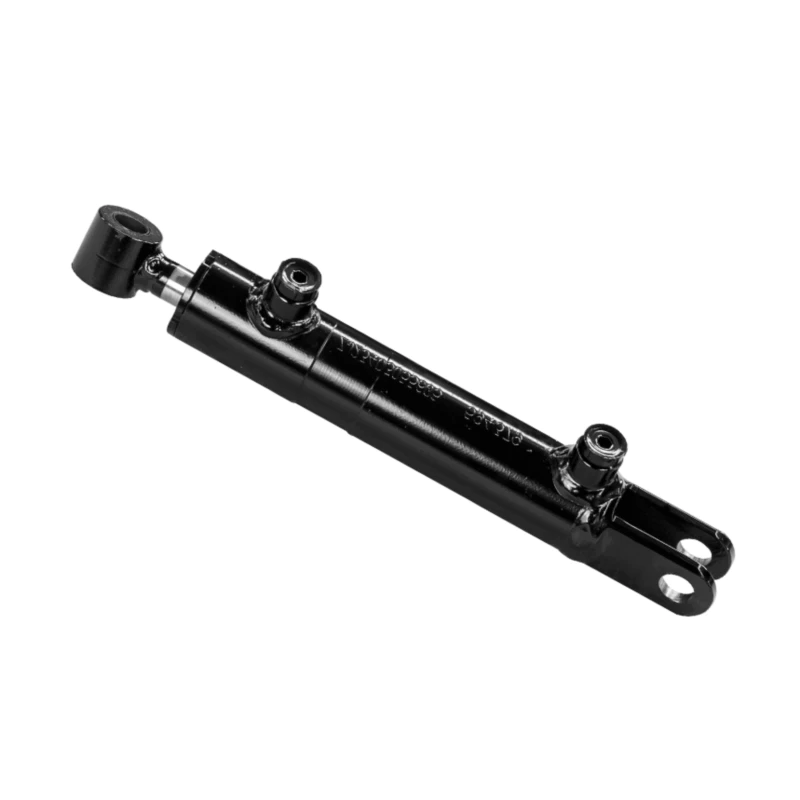

Hva er hydrauliske styringssylindere?

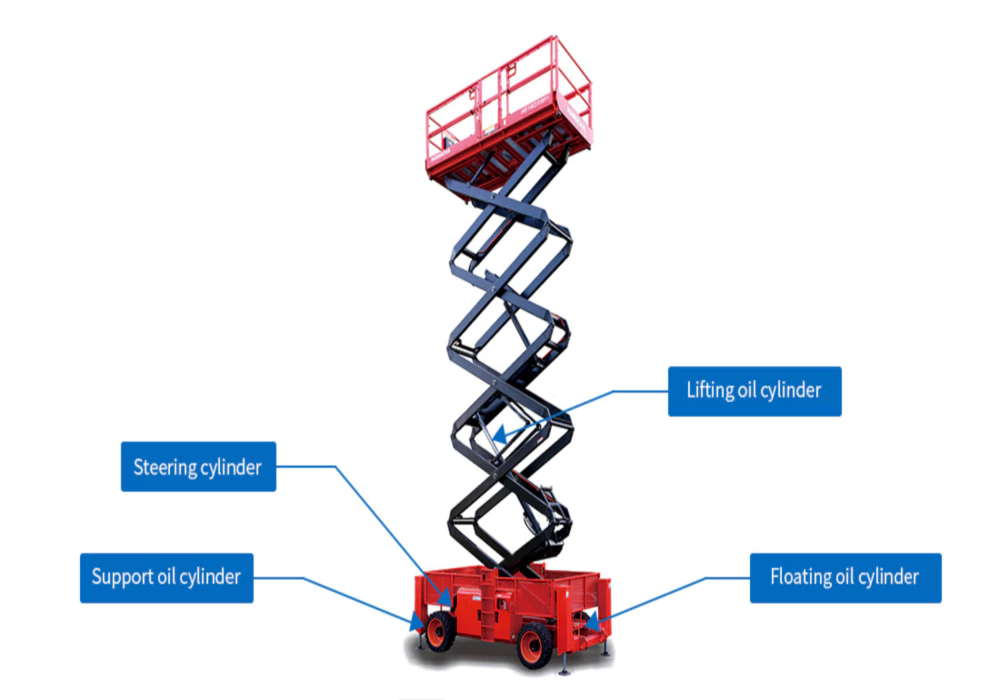

AWP-styringshydraulikksylinderen er en dobbeltvirkende eller dobbeltstangs hydraulisk aktuator og er en kjernekomponent i AWP-styringssystemet.

Dens spesifikke funksjon er å konvertere den trykksatte hydrauliske væsken som styres av føreren via rattet eller joysticken til den nødvendige mekaniske lineære kraften for å skyve og trekke styrespindelene. Denne handlingen roterer maskinens hjul, noe som muliggjør venstre- og høyrestyring. I motsetning til de enkle servosystemene i biler, er dette vanligvis et helhydraulisk styresystem, der den hydrauliske sylinderen gir 100% av kraften, tilstrekkelig til å overvinne maskinens vekt og den høye friksjonen til store terrengdekk.

Tekniske parametere for styringshydraulisk sylinder

Punkt	Spesifikasjon
Funksjon	Implementer styreakselens handling og oppnå sakselignende dekkstyring
Sylinderdiameter	40 mm–70 mm
Stangdiameter	20 mm–40 mm
Reise	104 mm–497 mm
Maksimalt trykk	20 MPa
Maksimal skyvekraft	77 kn

Fordeler med den hydrauliske styringssylinderen

• Høy styrekraft: AWP-er er svært tunge. Den hydrauliske sylinderen gir et enormt dreiemoment, slik at hjulene kan dreies lett, spesielt på mykt underlag eller når de står stille.
• Presis kontroll: De gir jevn og responsiv kontroll, noe som er avgjørende for presis posisjonering av store maskiner på trange og overbelastede byggeplasser.
• Aktivering av avanserte styremoduser: Dette er en viktig fordel. Hydraulisk styring muliggjør komplekse styregeometrier, som for eksempel forhjulsstyring, firehjulskoordinert styring (for mindre svingradiuser) og krabbestyring (for sideveis bevegelse).
• Holdbarhet og pålitelighet: Systemet er forseglet og robust, med færre mekaniske tilkoblinger enn tradisjonelle styrebokser. Dette gjør det effektivt motstandsdyktig mot skader fra gjørme, vann og rusk som vanligvis finnes på byggeplasser.

Arbeidsprinsipp for styringens hydrauliske sylinder

Operatørinndata: Operatøren dreier rattet, som er koblet til en komponent som kalles en styringsorbitventil.

Væskefordeling: Denne orbitventilen er en rotasjonsventil som "måler" et presist volum hydraulisk væske fra den hydrauliske pumpen basert på i hvilken grad føreren dreier rattet.

Aktivering av hydraulisk sylinder: Denne ventilen leder trykkvæsken til den hydrauliske styringssylinderen.

Dobbeltsylindret system: Når du for eksempel svinger til høyre, ledes væsken til "forlengelsesporten" på høyre sylinder (som skyver hjulet) og "inntrekksporten" på venstre sylinder (som trekker hjulet). Dobbeltsylindret system: Bruker en enkelt sylinder med stempelstenger som strekker seg ut fra begge ender. Væske som sprøytes inn i den ene siden skyver hele stempelstangenheten, samtidig som den ene styrespindelen skyver og den andre trekker.

Styremekanisme: Sylinderen er koblet til styrespindelen via et styrestag, og denne skyve-/trekkkraften får hjulene til å dreie. Dette systemet gir lik kraft og hastighet i begge retninger.

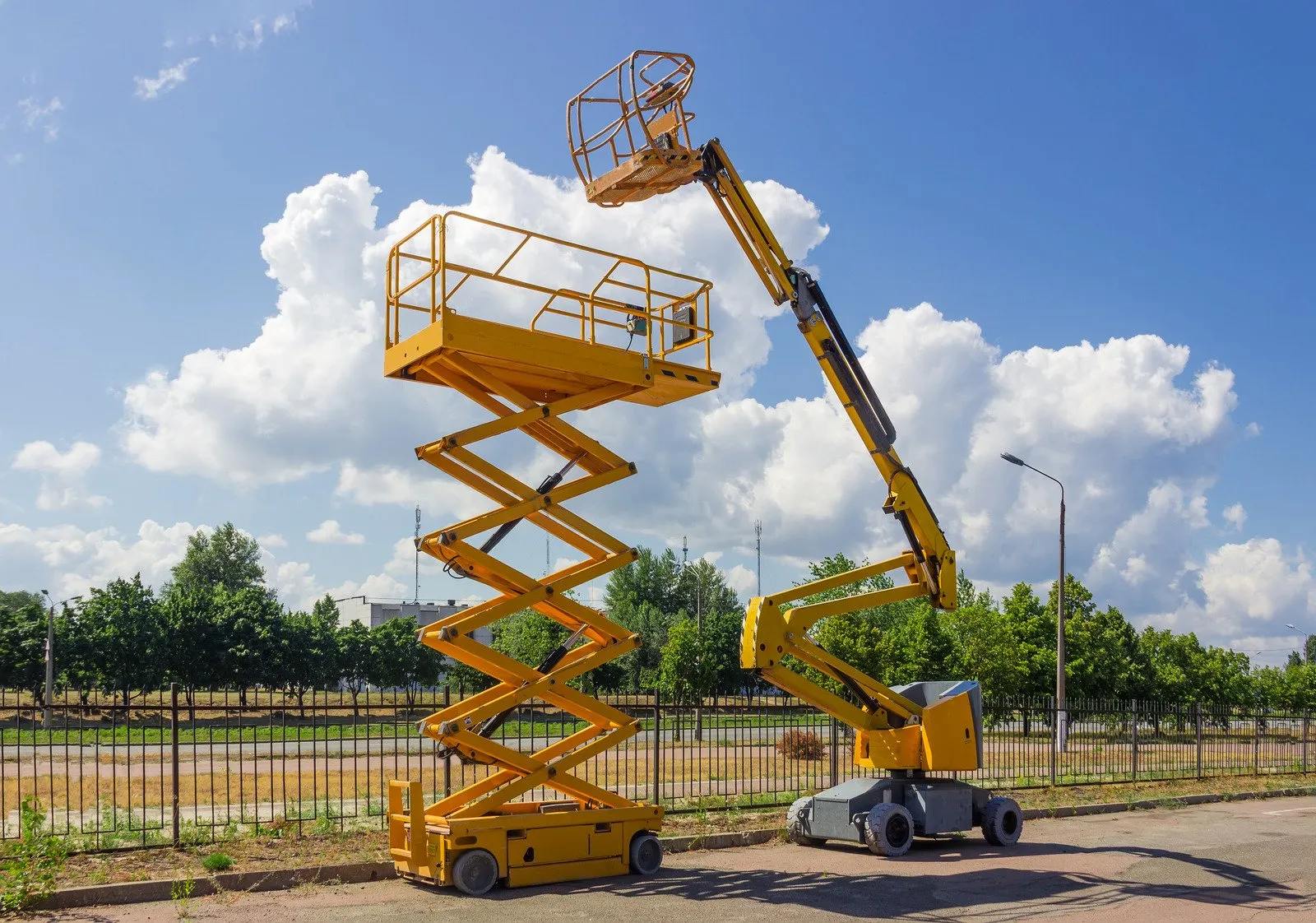

Bruksområder for den hydrauliske styringssylinderen?

Styresylindere er standardutstyr på de fleste selvgående arbeidsplattformer (AWP-er) som er utformet for å forbedre manøvrerbarheten på arbeidsplassen. Du finner dem ikke på små sakselifter med flatt dekk, som vanligvis bruker elektriske drivmotorer for styring.

Bomlifter med ledd (alle størrelser)

Teleskopiske bomlifter (alle størrelser)

Sakselifter for ulendt terreng

Teleskopiske gaffeltrucker (vanlig med mange AWP-chassis- og akselkomponenter)

Hvordan velge riktig hydraulisk sylinder for styring

Bruk OEM-delenummeret: Den sikreste og mest nøyaktige metoden er å slå opp OEM-delenummeret (original equipment manufacturer). Dette delenummeret er vanligvis trykt på sylinderhuset eller finnes i AWP-ens servicehåndbok.

Bruk maskinmodellen og serienummeret: Hvis du ikke finner delenummeret, vennligst oppgi hele maskinmodellen og serienummeret. Vi kan bruke denne informasjonen til å bestemme hvilken spesifikk sylinder som kreves.

Sjekk for integrerte ventiler: Mange AWP-styresylindere har spesielle dempingsventiler innebygd. Disse ventilene brukes til å absorbere plutselige støt og forhindre at de overføres til førerens ratt. Hvis den originale sylinderen har disse ventilene, må du sørge for at erstatningssylinderen også har dem.

Samsvarsspesifikasjoner (for tilpassede applikasjoner): Hvis du er en OEM som designer et nytt system, må du spesifisere:

Type: Dobbeltvirkende eller dobbeltstang.

Boring, stempelstangdiameter og slaglengde: Brukes til å beregne kraft og slaglengde.

Monteringstype: Gaffelbolt, øyebolt eller svingtapp (må passe perfekt til akselfestet). Driftstrykk: Sørg for at det passer til AWP-ens hydrauliske system.

Produsent av hydrauliske sylindere for styring

Ever Power Hydraulic Cylinder Co., Ltd., etablert i 2006 og lokalisert i Hangzhou, er en av Kinas ledende produsenter og eksportører av hydrauliske sylindere. Med utmerket produktkvalitet og overlegen service har vi opparbeidet oss tilliten til kunder over hele verden.

Selskapet er en nasjonal «nivå 2 standardisert sikkerhetsproduksjonsbedrift», en nasjonal nøkkelstøttet «høyteknologisk bedrift», en «usynlig mesterbedrift» i Zhejiang-provinsen, en «spesialisert og innovativ 'liten kjempe'-bedrift» i industri- og informasjonsteknologidepartementet og en «fremtidsfabrikk» i Zhejiang-provinsen. Det er også Kinas største produksjonsbase for hydrauliske sylindere til gaffeltrucker og hydrauliske sylindere til arbeidsplattformer.

Selskapet ligger i Hangzhou i Zhejiang-provinsen, og dekker et område på 103 mål og sysselsetter over 400 personer. Vi har etablert et provinsielt forskningsinstitutt for bedrifter, et laboratorium for testing av hydrauliske produkter og et høyteknologisk FoU-senter, og har uavhengige immaterielle rettigheter for nøkkelutstyr. Selskapet har et komplett kvalitetssikringssystem, omfattende produksjons- og testfasiliteter og sterke tekniske FoU-muligheter. Produktene våre brukes hovedsakelig i industrikjøretøy, anleggsmaskiner, arbeidsplattformer, sanitærmaskiner, vindkraftproduksjon og landbruksmaskiner. Produktene våre har blitt tildelt premiumprodukttittelen «Zhejiang Manufacturing».

I fremtiden vil selskapet vie seg til å bygge en helt ny «fremtidsfabrikk» som er teknologisk avansert, av overlegen kvalitet, automatisert, intelligent, tilpasset og nettverkstilkoblet. Vi vil vinne kundenes tillit gjennom kontinuerlig innovasjon og er forpliktet til å gi brukerne rimeligere, tryggere, mer effektive og mer pålitelige hydrauliske transmisjonsløsninger.
