Ters Çevrilmiş Teleskopik Silindirler TC-2100PSI: Uzun Stroklu Devrilme Görevleri İçin Çok Kademeli Hidrolik Kaldırma Sistemi

Tek kademeli bir silindirin sağlayabileceğinden daha uzun strok uzunluğuna ihtiyaç duyulan damperli römorklar, devrilme kasaları ve kancalı kaldırma sistemleri için tasarlanmış, ters montajlı çok kademeli teleskopik silindirler.

7 Tonluk (2100 PSI) | 12 Tonluk (2500 PSI) | Strok 78" ila 144"

Ters teleskopik hidrolik silindir TC-2100PSI, geleneksel tek kademeli silindirlerin çözemediği paketleme sorununu çözüyor; geri çekildiğinde bu uzunluğun çok daha küçük bir kısmına katlanırken 120" veya 144" kullanılabilir strok sağlıyor. TC-2100PSI serisindeki her ters teleskopik hidrolik silindir, sırayla uzayan iç içe geçmiş kademeler kullanır ve ters montaj, büyük çaplı kademeyi altta değil üste yerleştirerek açık kasa damperli kamyon uygulamalarında daha temiz döküntü dökülmesini sağlar. 7 tonluk varyant 2100 PSI maksimum çalışma basıncında, 12 tonluk varyant ise 2500 PSI'da çalışır ve TC-2100PSI teleskopik silindir, Kuzey Amerika ve Avrupa filolarında damperli römorklarda, kancalı kaldırma kasalarında ve belediye damperli ekipmanlarında tercih edilmiştir.

EVER POWER ters teleskopik hidrolik silindirini piyasadaki ithal teleskopik silindirlerden ayıran şey, her kayar kademede kullanılan krom kaplamanın kalitesidir. Her kademe, kaynaklı T ve kaynaklı mafsal serilerimizle aynı 0,03 mm minimum sert krom kaplama kalınlığına ve aynı indüksiyonla sertleştirme özelliğine sahiptir. Bu tutarlılık önemlidir çünkü çok kademeli bir silindirde birden fazla piston kolu-sızdırmazlık arayüzü bulunur ve sızdırmazlık ömrü, yığındaki en kötü piston koluna bağlıdır. Hangzhou'daki üretim tesisimizden çıkan bir TC-2100PSI teleskopik silindir, sadece ilk kademede değil, her kademede tam nominal ömre ulaşacak şekilde tasarlanmıştır.

Neden EVER POWER TC-2100PSI'ı Seçmelisiniz?

Bir damperli kamyon yapımında ters teleskopik hidrolik silindir seçmek, uzatılmış uzunluk, geri çekilmiş uzunluk, kademe sayısı ve çalışma basıncını yük kütlesi ve maliyetle dengelemeyi gerektirir. TC-2100PSI teleskopik silindir tasarımı, aşağıdaki altı somut seçenekle bu denge sorunlarını çözüyor; bu nedenle damperli kamyon üreticileri ve tamircileri ters teleskopik hidrolik silindiri aktif parça listelerinde tutuyor.

Çalışma Prensibi ve Yapısı

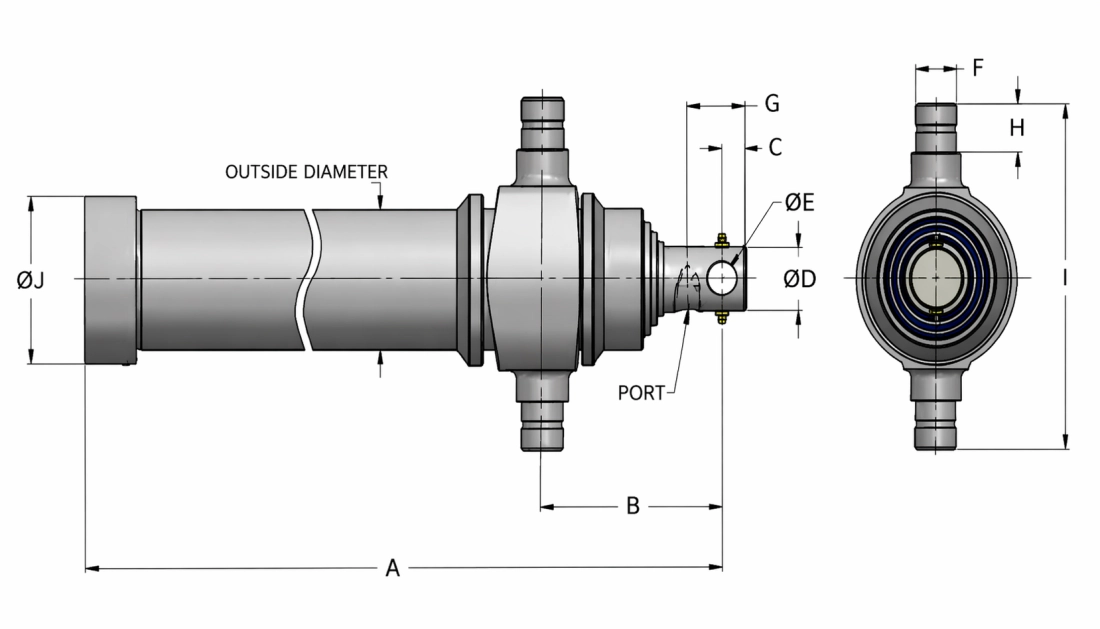

Ters teleskopik hidrolik silindir, tek etkili çok kademeli bir aktüatördür. Basınçlı yağ, kapak ucundaki girişe girer ve ilk kademeyi uzatır; bu kademe hareketinin sonuna ulaştığında, basınç bir sonraki kademeye aktarılır ve bu kademe de ilk kademenin içinden uzar. Bu sıralı uzama, 34,62 inçlik geri çekilmiş bir uzunluğun, en küçük TC-2100PSI varyantının 78 inçlik stroku olan 112,62 inçlik tam uzatılmış bir uzunluğa nasıl ulaşabileceğini açıklar. Damper gövdesi boşaltıldıktan sonra yerçekimi kademeleri geri döndürür ve sıvı aynı girişten depoya geri akar.

Malzemeler ve üretim, çok kademeli mimariye uyarlanmış EVER POWER standardına uygundur. Silindirler soğuk çekme dikişsiz çelikten, kademeler krom kaplı çubuk malzemeden işlenmiş olup, her kayar arayüzde Nitril tamponlu poliüretan birincil piston contası bulunur. 7 tonluk TC-2100PSI teleskopik silindir, maksimum 2100 PSI çalışma basıncına; 12 tonluk varyant ise 2500 PSI'ye kadar dayanıklıdır. Her iki kapasite de aynı ters montaj geometrisini ve aynı SAE-08 port bloğunu kullanır; bu da farklı kapasitelerde damperli kasa kullanan filo operatörleri için yedek parça stoklamayı kolaylaştırır.

Her bir ters teleskopik hidrolik silindirin geri çekme toleransı ±1/8" olarak belirlenmiştir. Her bir TC-2100PSI teleskopik silindir, Hangzhou'dan sevk edilirken, paketlemeden önce tüm kademe-arayüz contaları basınç değişimi açısından test edilir. Numune üzerinde hidrolik dayanım testi standarttır ve müşteri isteği üzerine nominal basınca kadar tam hidrolik yük testi yapılabilir. Deniz taşımacılığı koruması için kapak ucu bağlantı noktalarına korozyon önleyici tapalar takılır ve nakliye sandığı, konteynere hazır forklift kullanımı için paletlenir.

Standart Özellikler

Geri çekilmiş tolerans ±1/8". 7 ton ve 12 ton kapasite sınıfları, damperli ve damperli kasa işlerinin büyük çoğunluğunu kapsar. Basınç dengeli sıralı üç kademeli ters uzatma.

TC-2100PSI'nin Tipik Uygulamaları

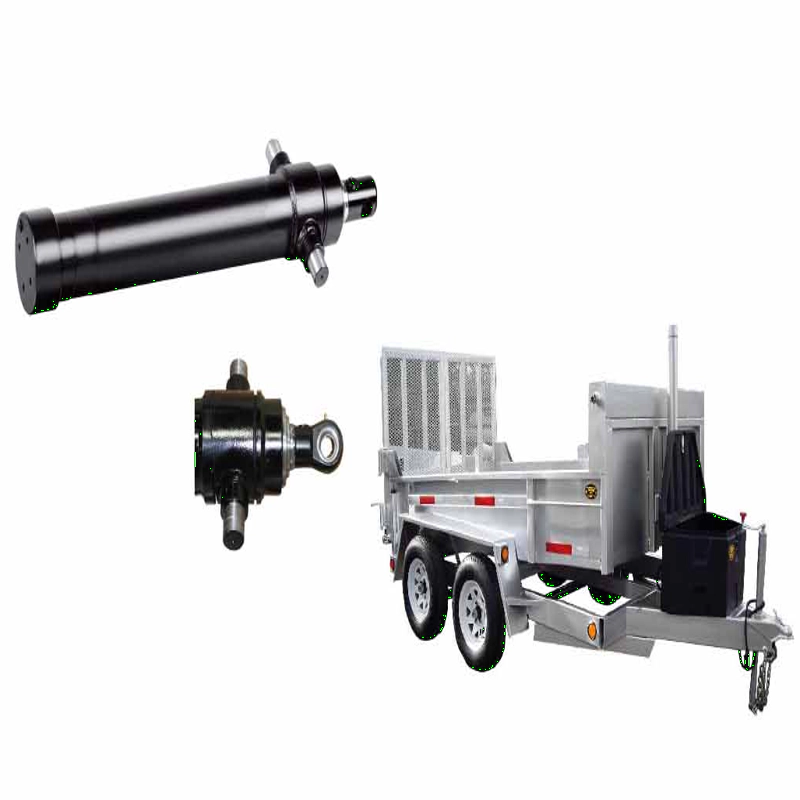

Ters teleskopik hidrolik silindir, tek kademeli silindirlerin ambalaj alanına sığmadığı ekipmanlarda kendine yer buluyor. TC-2100PSI serisi, Atlanta'da inşaat atığı taşıyan 40 metreküplük konteynerlere, Ukrayna genelinde hasat işlerinde kullanılan tahıl yüklü damperli kamyonlara, Kanada'daki hazır beton tesisleri için agrega taşıyan damperli römorklara ve Polonya şehirlerindeki belediye atık transfer istasyonlarında kullanılan damperli kamyonlara monte edilmiştir. Bu işlerin her birinde, ters teleskopik hidrolik silindirin uzun bir strok, hızlı boşaltma ve temiz bir geri çekme sağlaması gerekiyor ve TC-2100PSI teleskopik silindir bunu sağlıyor çünkü ters montaj, döküntülerin sızdırmazlık yığınına girmeden önce dışarı atılmasını sağlıyor.

Müşteri Örnek Olayı

Müşterilerimiz Ne Diyor?

Hangzhou Fabrikamızın İçinden Bir Bakış

EVER POWER Hidrolik Makineleri, Çin'in Zhejiang Eyaleti, Hangzhou şehrinin Binjiang Bölgesi'nde entegre bir üretim tesisi işletmektedir. Tesis, hidrolik silindir tasarımı, CNC işleme, robotik kaynak, çubuk krom kaplama, montaj ve tam kalite kontrol testini tek çatı altında gerçekleştirmektedir. Hangzhou'daki mühendislik ekibimiz, 2002 yılından beri ters teleskopik hidrolik silindir serisini tasarlamakta olup, TC-2100PSI platformu da dahil olmak üzere tüm katalogda yıllık 120.000 silindir üretim kapasitesine sahiptir.

Kalite sistemimiz ISO 9001:2015 sertifikalıdır. Üretim hattından çıkan her ters teleskopik hidrolik silindir, hammadde sertifikaları, kaynak kayıtları, basınç testi verileri ve son boyut kontrolü ile bağlantılı izlenebilir bir seri numarasına sahiptir. Avrupa ihracatı için CE dokümanına sahibiz ve düzenli olarak Amerika Birleşik Devletleri, Kanada, Avustralya, Almanya, Fransa, Brezilya, Meksika ve Güneydoğu Asya'daki alıcılara tedarik sağlıyoruz. SGS, BV, TUV veya alıcının kendi mühendisi tarafından yapılacak üçüncü taraf denetimi her aşamada memnuniyetle karşılanır.

Kalite ve Test Programı

Her TC-2100PSI, Hangzhou'dan ayrılmadan önce çok aşamalı bir test programından geçer. Ham borular, teslim alındığında dış/iç çap boyut toleransı ve düzgünlüğü açısından kontrol edilir. Honlama işleminden sonra, her bir silindir iç yüzeyinin pürüzlülüğü (hedef 0,4-0,8 μm Ra) ve silindirikliği ölçülür. Krom kaplı çubukların kaplama kalınlığı girdap akımı ölçer ile ölçülür ve 10x büyütme altında yüzey çukurları açısından incelenir. Son olarak monte edilen ters teleskopik hidrolik silindir, çalışma basıncında pnömatik olarak sızıntı testine tabi tutulur ve bir örnekleme oranı, nominal basıncın 1,5 katına kadar hidrolik olarak dayanım testine tabi tutulur.

10 Adımlı Üretim Akışımız

TC-2100PSI modelini doğrudan Çin'in Hangzhou şehrinden temin etmek.

Zhejiang Eyaleti, Çin hidrolik silindir üretiminin önemli bir merkezi olup, Hangzhou tesisimiz bu kümenin tam kalbinde yer almaktadır. Hangzhou, Çin'den doğrudan Ningbo Limanı'na ve oradan da haftalık seferlerle dünyanın herhangi bir limanına sevkiyat yapıyoruz. Fabrikamızın Ningbo Limanı'na yakınlığı, alıcılara son test onayından sonra genellikle yedi iş günü içinde konteyner yüklemesiyle temiz bir lojistik koridoru sağlamaktadır.

Yurtdışı alıcılar, deniz yoluyla Ningbo Limanı'ndan veya hava yoluyla Hangzhou Xiaoshan Uluslararası Havalimanı'ndan üretim tesisimize ulaşmaktadır. Şanghay, Guangzhou, Chongqing veya Çin genelindeki herhangi bir sanayi merkezinde TC-2100PSI cihazı teslim almak isteyen alıcılar, Hangzhou-Ningbo yük koridoru ve Yangtze Nehri Deltası lojistik ağı sayesinde onaydan sonra üç iş günü içinde teslimatı bekleyebilirler.

Sipariş Şartları ve Ödeme

Standart ödeme koşulları, konşimento kopyasına karşılık bakiye ödemesiyle birlikte 30% TT depozitosu veya 50.000 USD üzerindeki siparişler için peşin ödemeli akreditiftir. Alibaba üzerinden 100.000 USD'ye kadar Ticaret Güvencesi siparişleri kabul edilmektedir. Ningbo'dan FOB, çoğu büyük limana CIF ve seçili Avrupa ve Kuzey Amerika destinasyonları için DDP'yi destekliyoruz. Tüm ters teleskopik hidrolik silindir sevkiyatları, Hangzhou fabrikamızdan, liman koruma kapakları ve silindir deliğinin içinde kurutucu madde bulunan fümigasyonlu ahşap sandıklarda gönderilir.
