Kaynaklı Delikli Tip Silindirler WP-3000PSI: Kompakt Geçmeli Pimli Hidrolik Tahrik Sistemi

3000 PSI'lık sabit çalışma basıncında, dar alanlara monte edilmek üzere tasarlanmış, delikli çubuk uçlu kaynaklı hidrolik silindirler.

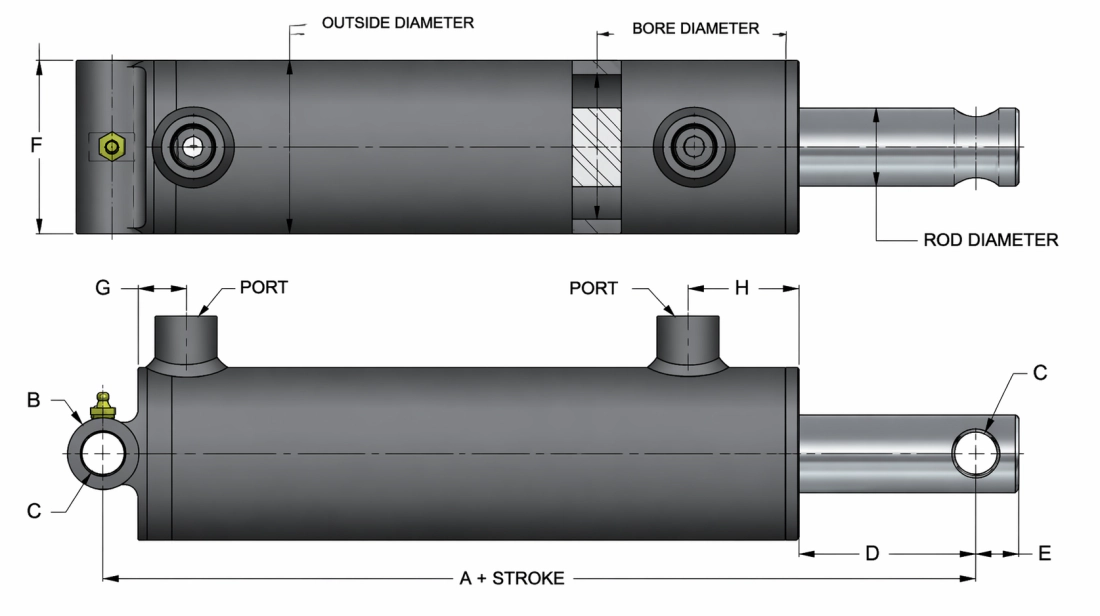

WP3015XX - WP3040XX | Silindir Çapı 1,5" - 4" | Piston Strok Uzunluğu 4" - 72"

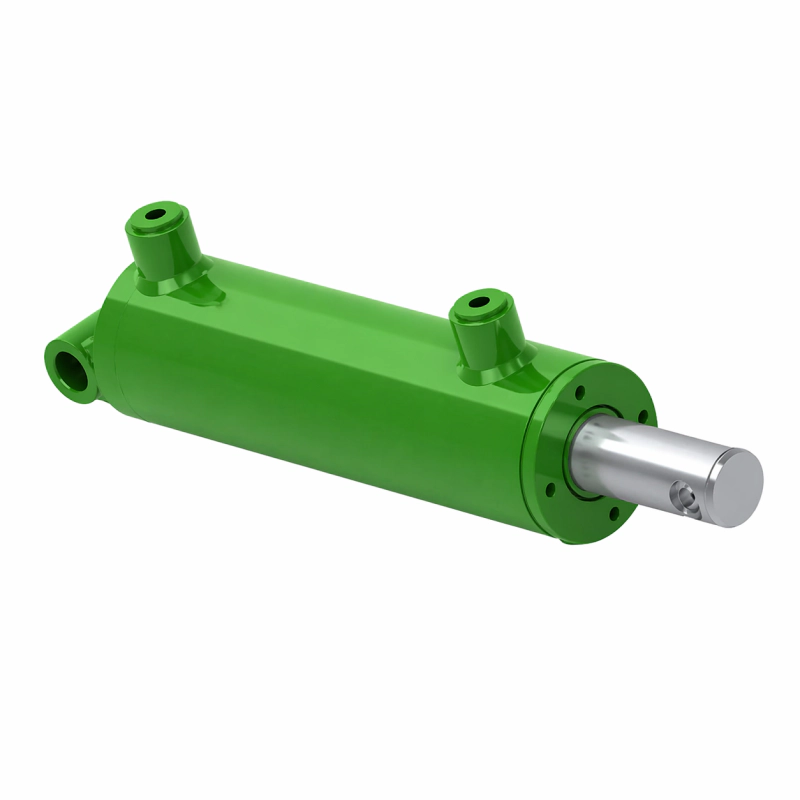

Kaynaklı delikli hidrolik silindir WP-3000PSI, çatal bağlantı veya çapraz boru bağlantısı için yeterli alanı olmayan ekipman tasarımcılarını hedeflemektedir. WP-3000PSI serisindeki her kaynaklı delikli hidrolik silindir, bir pimli bağlantı çubuğu gözü ve bir çapraz boru kapak ucu taşır, böylece 3000 PSI çalışma basıncı sağlarken kapladığı alan dar kalır. Delik boyutları 1,5" ile 4" arasında, strok uzunlukları 4" ile 72" arasında değişmektedir ve WP-3000PSI kaynaklı silindir, daha geniş kaynaklı T bağlantı parçası takamayan treyler OEM'leri, damperli kasa üreticileri ve ataşman imalatçıları tarafından tercih edilmektedir.

EVER POWER kaynaklı delikli hidrolik silindirini sıradan ithal ürünlerden ayıran özellik, çubuk ucundaki delik-delik merkez hattının hassasiyetidir. Hangzhou üretim tesisinden çıkan her WP-3000PSI kaynaklı silindirde bu kritik boyutu ±1/8" hassasiyetle koruyoruz; böylece aşınmış üniteleri eski braketlere takan filo alıcıları, sahada pim deliklerini yeniden delmek zorunda kalmıyorlar. Otuzdan fazla ihracat pazarı, kaynaklı delikli hidrolik silindiri her yıl yeniden sipariş ederek bu tolerans disiplinini doğrulamıştır.

Neden EVER POWER WP-3000PSI'ı Seçmelisiniz?

Kaynaklı delikli hidrolik silindirin cazibesi oldukça açık: kompakt boyut, doğrudan pim bağlantısı, yüksek yorulma dayanımlı kaynaklı yapı. İyi yapılmış bir WP-3000PSI kaynaklı silindiri diğerlerinden ayıran şey ise detaylarda gizli. Bu altı mühendislik kararı, EVER POWER alıcılarının kaynaklı delikli hidrolik silindiri tekrar sipariş listelerinde tutmasının nedenidir.

Çalışma Prensibi ve Yapısı

Kaynaklı, delikli hidrolik silindir, kaynaklı serideki diğer silindirlerle aynı çift etkili devrede çalışır, ancak ayırt edici özelliği, iki tırnaklı mafsal yerine bronz burçlu tek delikli pim gözü olan çubuk ucudur. Bu geometri, benzer bir kaynaklı mafsala kıyasla montaj genişliğini yaklaşık 30% azaltır; bu da WP-3000PSI kaynaklı silindirin, sınırlı alana sahip damperli kasa yapılarında ve kompakt ataşman makinelerinde mafsal parçalarının yerini almasının tam nedenidir.

Malzeme seçimleri, EVER POWER serisinin geri kalanıyla aynı felsefeyi izler. Silindirler, ayna parlaklığında işlenmiş, soğuk çekilmiş dikişsiz karbon çelik borudan yapılmıştır. Piston kolları indüksiyonla sertleştirilmiş ve minimum 0,03 mm kaplama kalınlığına kadar sert krom kaplanmıştır. Uç kapakları, robotize istasyonlarda nitelikli kaynak prosedürü spesifikasyonlarına göre kaynaklanmıştır. Conta grupları, her WP-3000PSI kaynaklı silindire -30°C ila +100°C arasında güvenilir bir çalışma sıcaklığı aralığı sağlayan, poliüretan tamponlu bir Nitril birincil contadan oluşur. Hidrolik sıvı sıcaklık değişimleri için Viton conta seçenekleri mevcuttur.

Kaynaklı delikli hidrolik silindirlerin her birinde, montajdan önce çubuk düzgünlüğü 0,2 mm/m sınırına göre doğrulanır ve çubuk ucu deliğinin çubuk merkez hattına göre son eşmerkezliliği ±0,1 mm'de tutulur. Bu değerler, pimli bağlantı tasarımlarında, pim deliğinin eğrilmesinin hemen sıkışma olarak kendini göstermesi nedeniyle, mafsallı bağlantı tasarımlarına göre daha önemlidir. Her bir WP-3000PSI kaynaklı silindir, deniz taşımacılığı sırasında iç parçaları korumak için her iki porta da takılmış çubuk korozyon önleyici tapalarla Hangzhou'dan ayrılır.

Standart Özellikler

Geri çekilmiş ve strok toleransı ±1/8". Kolon yükü, pimden pime montajda 2 güvenlik faktörü ile hesaplanmıştır. Uzun stroklu ürünlerde uzatılmış çalışma basıncı düşürülmüştür — veri sayfasına bakınız. NPT portları istek üzerine temin edilebilir.

WP-3000PSI'nin Tipik Uygulamaları

Kaynaklı delikli hidrolik silindir, alanın en büyük kısıtlama olduğu ekipmanlarda yerini sağlamlaştırıyor. WP-3000PSI serisi, Kaliforniya'da üretilen düz yataklı römorkların arka kaldırma sistemlerinde, Avustralya'daki buğday tarlalarında kullanılan tahıl römorklarının devirme pistonlarında, Romanya atölyelerinde üretilen makaslı kaldırma platformlarında ve İtalya'da çöp toplama güzergahlarında çalışan çöp paketleme araçlarında kullanılmıştır. Kaynaklı delikli hidrolik silindir, daha geniş bir silindirin sığmayacağı yerlere sığdığı ve WP-3000PSI kaynaklı silindirin yine de tam 3000 PSI çalışma kapasitesini sağladığı için bu işlerin her birinin üstesinden geliyor.

Müşteri Örnek Olayı

Müşterilerimiz Ne Diyor?

Hangzhou Fabrikamızın İçinden Bir Bakış

EVER POWER Hidrolik Makineleri, Çin'in Zhejiang Eyaleti, Hangzhou şehrinin Binjiang Bölgesi'nde entegre bir üretim tesisi işletmektedir. Tesis, hidrolik silindir tasarımı, CNC işleme, robotik kaynak, çubuk krom kaplama, montaj ve tam kalite kontrol testini tek çatı altında gerçekleştirmektedir. Hangzhou mühendislik ekibimiz, 2002 yılından beri kaynaklı delikli hidrolik silindir hattını tasarlamakta olup, WP-3000PSI platformu da dahil olmak üzere tüm katalogda yıllık 120.000 silindir üretim kapasitesine sahiptir.

Kalite sistemimiz ISO 9001:2015 sertifikalıdır. Üretim hattından çıkan her kaynaklı delikli hidrolik silindir, hammadde sertifikaları, kaynak kayıtları, basınç testi verileri ve son boyut kontrolü ile bağlantılı izlenebilir bir seri numarasına sahiptir. Avrupa ihracatı için CE dokümanına sahibiz ve düzenli olarak Amerika Birleşik Devletleri, Kanada, Avustralya, Almanya, Fransa, Brezilya, Meksika ve Güneydoğu Asya'daki alıcılara tedarik sağlıyoruz. SGS, BV, TUV veya alıcının kendi mühendisi tarafından yapılacak üçüncü taraf denetimi her aşamada memnuniyetle karşılanır.

Kalite ve Test Programı

Her WP-3000PSI, Hangzhou'dan ayrılmadan önce çok aşamalı bir test programından geçer. Ham borular, teslim alındığında dış/iç çap boyut toleransı ve düzgünlüğü açısından kontrol edilir. Honlama işleminden sonra, her bir silindir iç yüzeyinin pürüzlülüğü (hedef 0,4-0,8 μm Ra) ve silindirikliği ölçülür. Krom kaplı çubukların kaplama kalınlığı girdap akımı ölçer ile ölçülür ve 10x büyütme altında yüzey çukurları açısından incelenir. Son olarak monte edilen kaynaklı delikli hidrolik silindir, çalışma basıncında pnömatik olarak sızıntı testine tabi tutulur ve bir örnekleme oranı, nominal basıncın 1,5 katına kadar hidrolik olarak dayanım testine tabi tutulur.

10 Adımlı Üretim Akışımız

WP-3000PSI modelini doğrudan Çin'in Hangzhou şehrinden temin etmek.

Zhejiang Eyaleti, Çin hidrolik silindir üretiminin önemli bir merkezi olup, Hangzhou tesisimiz bu kümenin tam kalbinde yer almaktadır. Hangzhou, Çin'den doğrudan Ningbo Limanı'na ve oradan da haftalık seferlerle dünyanın herhangi bir limanına sevkiyat yapıyoruz. Fabrikamızın Ningbo Limanı'na yakınlığı, alıcılara son test onayından sonra genellikle yedi iş günü içinde konteyner yüklemesiyle temiz bir lojistik koridoru sağlamaktadır.

Yurtdışı alıcılar, deniz yoluyla Ningbo Limanı'ndan veya hava yoluyla Hangzhou Xiaoshan Uluslararası Havalimanı'ndan üretim tesisimize ulaşmaktadır. Şanghay, Guangzhou, Chongqing veya Çin genelindeki herhangi bir sanayi merkezinde WP-3000PSI'yi teslim almak isteyen herhangi bir alıcı, Hangzhou-Ningbo yük koridoru ve Yangtze Nehri Deltası lojistik ağı sayesinde onaydan sonra üç iş günü içinde iç sevkiyatı bekleyebilir.

Sipariş Şartları ve Ödeme

Standart ödeme koşulları, konşimento kopyasına karşılık bakiye ödemesiyle birlikte 30% TT depozitosu veya 50.000 USD üzerindeki siparişler için peşin ödemeli akreditiftir. Alibaba üzerinden 100.000 USD'ye kadar Ticaret Güvencesi siparişleri kabul edilmektedir. Ningbo'dan FOB, çoğu büyük limana CIF ve seçili Avrupa ve Kuzey Amerika destinasyonları için DDP teslimatını destekliyoruz. Tüm kaynaklı delikli hidrolik silindir sevkiyatları, Hangzhou fabrikamızdan, liman koruma kapakları ve silindir deliğinin içinde kurutucu madde bulunan fümigasyonlu ahşap sandıklarda gönderilir.

Sıkça Sorulan Sorular
