トラスアームクローラークレーン用油圧シリンダーサポート

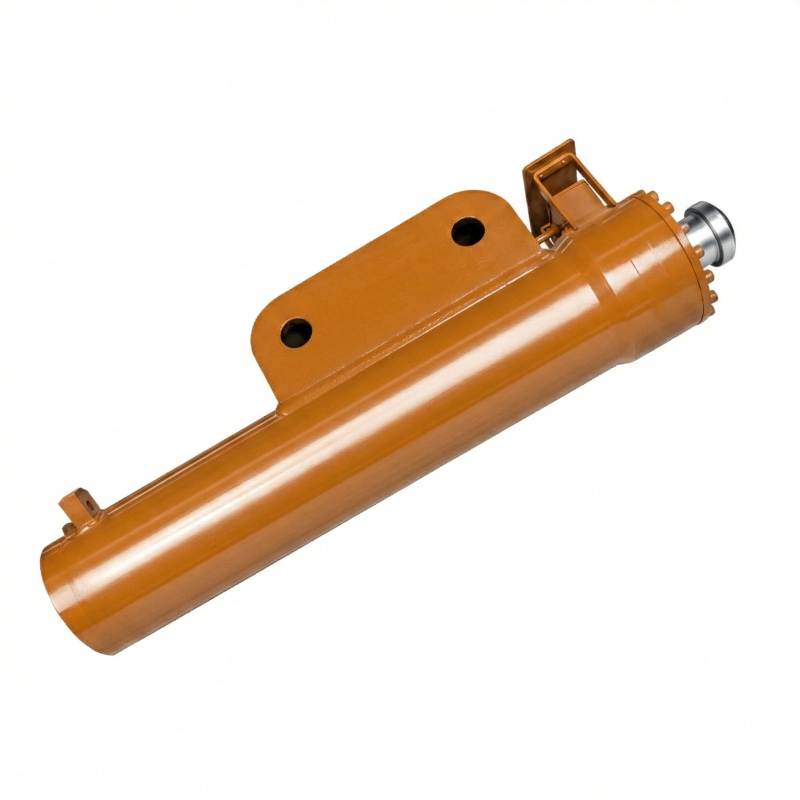

私たちと同じくらい重量物吊り上げ現場で多くの時間を過ごしてきたなら（SANYからLiebherrまであらゆる重機の上を這いずり回って約18年）、荷物が揺れ始めたときのあの嫌な感覚がわかるでしょう。風のせいではなく、構造のせいなのです。トラスアーム構造はてこの原理の驚異ですが、てこの原理は両方向に作用します。フックから800トンがぶら下がっているとき、 油圧シリンダーのサポート もはや単なるアクチュエーターではなく、重要な構造柱となる。

私たちの経験では、ほとんどの調達チーム、さらには一部の若手エンジニアでさえ、これらのサポートシリンダーを汎用品のように扱っています。彼らはボアサイズを確認し、取り付けピンの直径をチェックして、発注書に署名します。これは大きな間違いです。汎用シリンダーは、バレル材料の降伏強度が計算されたために、静的保持荷重で座屈するのを見てきました。 動きではなく 保持重要なのは、単に力を発生させることではなく、装置全体の物理力が油柱を圧縮しようとする中で、絶対的な剛性を維持することなのです。

サポート油圧シリンダーは、独特な役割を担っています。常に作動しているブームホイストシリンダーとは異なり、サポートシリンダーは、非常に高い圧力下で何時間、場合によっては何日間も静止状態にあることがよくあります。この静的負荷によって、ほとんどの印刷業者が手遅れになるまで気づかない、2つの特有の故障モードが発生します。 シール押出成形 そして マイクロフレッティング.

シリンダーが静荷重を受けているとき、ピストンとシリンダー壁の間の微細な隙間からオイルが漏れ出します。シール材が柔らかすぎる場合（一般的なポリウレタンなど）、オイルはその隙間に流れ込みます。圧力が低下すると、シールが摩耗してしまいます。当社では、この問題を異なる方法で解決します。

事例研究：湾を横断する橋

クライアント: インドのムンバイに拠点を置く、一流のインフラ建設請負業者。

課題: 彼らは海上連絡橋用の巨大なプレキャストコンクリート部​​材を組み立てていた。環境は過酷だった。湿度、塩水噴霧、そして気温は45℃に達した。既存のサポートシリンダー（汎用サプライヤー製）は6週間ごとに故障していた。問題はリフトではなく、 所有位置合わせを待っている間、シリンダーは内部漏れのためにわずかにずれてしまい、作業員はトラスアームの角度を絶えず修正する必要があった。この振動によってコンクリート部​​材に微細なひび割れが生じていた。

私たちのソリューション: 故障したユニットを分析したところ、ピストンロッドに深刻な傷があり、シールが「焼けて」いることがわかりました。カスタムバッチを製造しました サポート油圧シリンダー Viton（FKM）製の高温シールと、当社独自のセラミック複合材ロッドコーティングを採用しました。また、コンクリート粉塵の侵入を防ぐため、グランドナットに頑丈な汚れ拭き取り機構を組み込むよう設計変更しました。

結果： 新しいシリンダーは設置後、プロジェクトの残りの14ヶ月間、故障やシール交換を一切行うことなく稼働し続けました。「ドリフト」の問題は完全に解消されました。プロジェクトマネージャーは、ダウンタイムの防止だけでも15万ドル以上のコスト削減になったと推定しています。これは、既製品を購入するよりもエンジニアリングによって得られる投資対効果（ROI）です。

よくある質問

エンジニアや調達担当者からの実際の質問。
