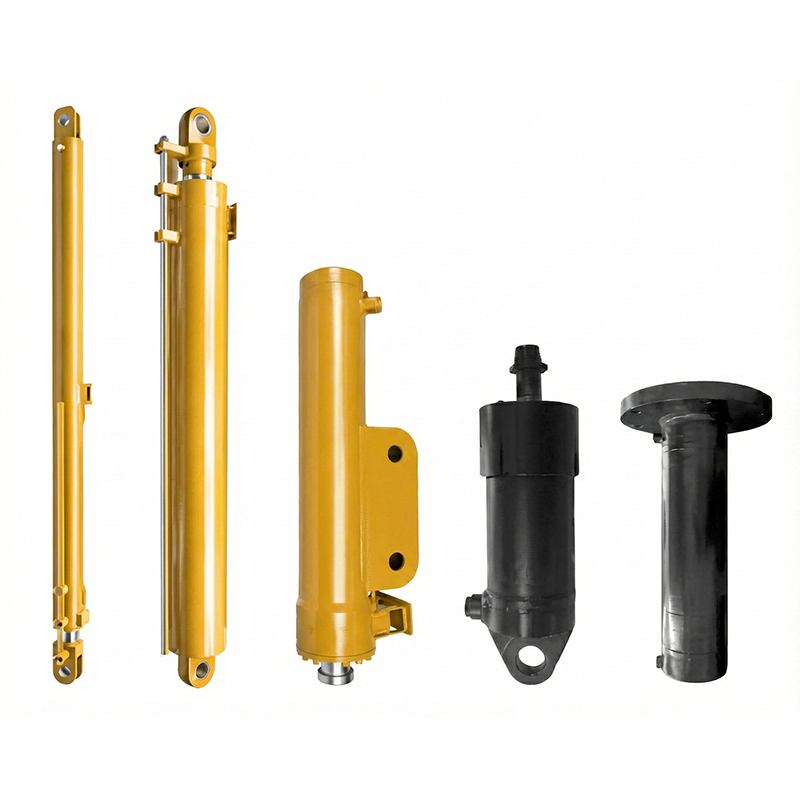

Cilindros hidráulicos para grúas sobre orugas con brazo de armadura
Aumente la estabilidad en trabajos pesados con los cilindros hidráulicos personalizados para grúas sobre orugas con brazo de armadura de Ever Power. Diseñados para alta precisión, ofrecemos precios directos de fábrica en China y una rápida personalización global. ¡Solicite su cotización hoy mismo!
Al observar una pluma de celosía de 300 toneladas que se extiende sobre una obra concurrida, lo último que debería preocuparle es la integridad del sello hidráulico o la tasa de deflexión del vástago del pistón. Sin embargo, en nuestros 18 años de experiencia en ingeniería hidráulica de servicio pesado aquí en China, hemos visto a demasiados gerentes de proyecto pasar por alto las especificaciones críticas de... Cilindros hidráulicos para grúas sobre orugas con brazo de armadura Hasta que es demasiado tarde. No se trata solo de la potencia de elevación; se trata de los micromovimientos, la capacidad de retención bajo cargas de viento variables y la expansión térmica en climas tropicales. La mayoría de los impresores y diseñadores de catálogos se centran en la pintura brillante, pero nosotros nos centramos en lo que ocurre dentro del barril cuando la presión alcanza los 40 MPa durante una elevación pesada. La clave no es solo construir un cilindro que empuje, sino construir uno que mantenga una inmovilidad absoluta bajo una tensión lateral extrema, garantizando que la grúa sobre orugas funcione como una extensión estable y unificada de la voluntad del operador.
Sabemos que encontrar componentes hidráulicos confiables puede ser un desafío, ya que la calidad es variable. Por eso creemos en la transparencia absoluta. Antes de profundizar en la metalurgia y la dinámica de fluidos que distinguen a nuestros cilindros, quiero que visite nuestra planta de producción. Hemos digitalizado todas nuestras instalaciones para que pueda inspeccionar nuestras máquinas de bruñido y líneas de ensamblaje desde su escritorio.
Explore nuestras capacidades de fabricación en tiempo real.
La ingeniería oculta de la dinámica de los brazos de armadura
Hablemos un poco de la técnica, de ingeniero a ingeniero. El brazo de armadura de una grúa sobre orugas no es solo una palanca; es una estructura dinámica sujeta a enormes cargas de pandeo. Los cilindros hidráulicos estándar suelen fallar en este caso porque no están diseñados para soportar la carga lateral que se produce cuando una pluma se flexiona bajo la cizalladura del viento o un giro rápido. En nuestra experiencia, el punto de falla rara vez es el propio cuerpo de acero; son los bujes guía y el revestimiento de las varillas. Utilizamos una técnica patentada de soldadura multipaso para los soportes de los muñones (si corresponde) o los extremos de las horquillas para garantizar que la veta estructural se alinee con los vectores de tensión.
Además, hemos observado que muchos cilindros estándar sufren fenómenos de "stick-slip" a bajas velocidades de extensión, lo que los operadores llaman "vibración". Esto supone una pesadilla para la colocación precisa de vigas de acero o góndolas de aerogeneradores. Para combatirlo, utilizamos configuraciones de sellos de baja fricción de Merkel o Parker, combinadas con acero 27SiMn de alta calidad, que ofrece una mayor resistencia a la tracción que el acero estándar 45# utilizado por competidores más económicos. Se trata de crear un sistema que se sienta fluido, predecible y extremadamente aburrido, porque en la elevación, la "emoción" suele ser mala noticia.
Especificaciones de rendimiento
| Parámetro | Estándar de especificación |
|---|---|
| Material de la varilla | 42CrMo4 Templado y revenido / 40Cr |
| Diámetro del orificio | 200 mm – 500 mm (personalizable) |
| Presión de trabajo | 35 MPa (pico 42 MPa) |
| Cromado | Mínimo 30-50 micras, dureza HV 850+ |
| Kits de sellos | Hallita / Parker / SKF / NOK (Japón) |
| Rango de temperatura | -40°C a +110°C (con juntas de Viton) |
*Nota: Estas son especificaciones básicas. Nos adaptamos a su grúa según su tonelaje y geometría de pluma.
Escenarios de aplicación críticos
No solo está comprando un cilindro; está comprando la capacidad de ejecutar elevaciones complejas en entornos hostiles. Diseñamos nuestros... Cilindros hidráulicos para grúas sobre orugas con brazo de armadura Para prosperar donde la hidráulica estándar se rinde. Imagine el montaje de un parque eólico marino donde la corrosión por niebla salina ataca el vástago del pistón constantemente. En estos casos, aplicamos un recubrimiento de níquel-cromo de doble capa que resiste la corrosión hasta 500 horas en pruebas de niebla salina neutra. O considere la construcción de un puente a gran altitud, donde las temperaturas caen a -30 °C; en este caso, las juntas de nitrilo estándar se vuelven quebradizas y se agrietan.
También observamos una gran demanda en el sector petroquímico, especialmente para paradas de mantenimiento donde las grúas deben operar dentro de refinerías. El fluido hidráulico debe ser resistente al fuego (como agua-glicol) y las juntas deben ser compatibles para evitar la hinchazón. La mayoría de los proveedores no le preguntarán qué fluido utiliza, pero nosotros sí. Ya sea que opere una Zoomlion, una Sany, una XCMG o una Liebherr modernizada, la interfaz entre el mecanismo hidráulico de abatimiento y la estructura de celosía es fundamental para la operación.
Caso de éxito mundial: El proyecto del puente sobre el delta del Mekong
El desafío: Un importante consorcio de infraestructura en Vietnam se enfrentó a un problema crítico durante la construcción de un puente atirantado. Los niveles de humedad promediaban 90%, y sus grúas sobre orugas existentes (de 350 toneladas de capacidad) experimentaban una "deriva de la pluma": el brazo de la armadura descendía lentamente durante la noche debido a una fuga interna en las válvulas de retención de los cilindros. Esto representaba un grave riesgo de seguridad para la alineación del acero.
La solución: Nos contactaron buscando una solución de modernización. No nos limitamos a enviar una pieza de catálogo. Diseñamos un conjunto personalizado de cilindros de abatimiento con válvulas de contrapeso integradas y sin fugas, conectadas directamente al puerto del cilindro (lo que minimiza el riesgo de rotura de la manguera). También mejoramos el revestimiento del vástago del pistón con nuestro acabado cromado patentado "Ceramic-Like" para combatir el ambiente húmedo y abrasivo de la arena del río.
El resultado: Los nuevos cilindros eliminaron la deriva (menos de 1 mm en 24 horas). El gerente de proyecto reportó un aumento de 15% en la eficiencia de elevación, ya que los operadores dedicaron menos tiempo a corregir los ángulos de la pluma. Esta es la diferencia que marca la personalización.
— Nguyen Van Minh, Director de Logística del Sitio, Vietnam
— Ahmed Al-Fayed, gerente de flota, UAE Construction
— Sergei Ivanov, jefe de equipos de minería, Rusia
Precisión de fábrica y capacidades de personalización
Ubicadas en el corazón de la principal zona industrial de China, nuestras instalaciones no son solo un almacén; son un centro de fabricación integrado verticalmente. No subcontratamos los pasos críticos. Desde el torneado inicial de los troncos de acero en bruto hasta la prueba ultrasónica final de las soldaduras, controlamos la cadena de calidad. Al realizar su pedido... cilindros hidráulicos personalizados Si no está obteniendo un ajuste perfecto, podemos ajustar la longitud del recorrido en milímetros, modificar la posición de los puertos para adaptarnos a la instalación de mangueras hidráulicas en el chasis de su grúa e incluso adaptar la pintura a la imagen de su flota.
Hemos invertido mucho en centros de mecanizado CNC que nos permiten manipular cuerpos de cilindros de hasta 12 metros de longitud. Pero las máquinas son solo la mitad de la historia. Nuestros técnicos de ensamblaje tienen un promedio de más de 10 años de experiencia. Saben por tacto si un sello está correctamente colocado. Este factor humano, combinado con las normas ISO 9001:2015, garantiza que al desembalar nuestra caja en Houston, Hamburgo o Hangzhou, el producto esté listo para usar de inmediato.
Preguntas frecuentes
Preguntas reales que recibimos de los administradores de flotas y oficiales de adquisiciones.
¿Está listo para mejorar la confiabilidad de elevación de su flota?
