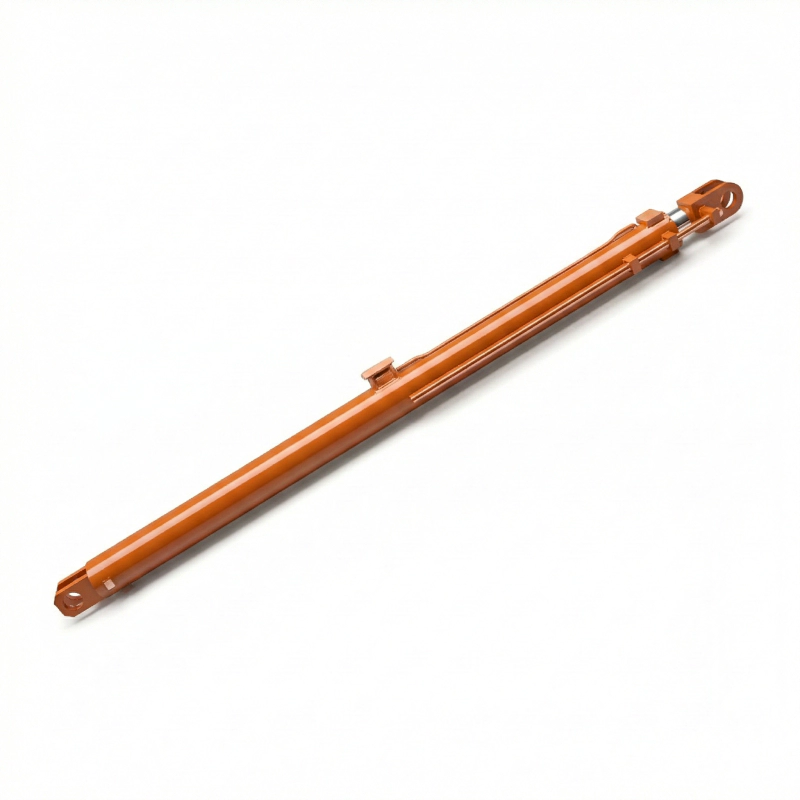

Cilindri idraulici antiribaltamento del braccio per gru cingolata a braccio a traliccio
Proteggi i tuoi sollevamenti con i cilindri idraulici antiribaltamento per braccio di Ever Power. Produzione personalizzata di alto livello in Cina per gru cingolate. Visita la nostra fabbrica VR e richiedi subito un preventivo!
Guarda, siamo nel settore idraulico da quasi vent'anni ormai, e se c'è una cosa che tiene svegli i responsabili di cantiere durante un sollevamento pesante, non è la potenza del motore, ma la stabilità. Nello specifico, la temuta oscillazione del braccio del traliccio. Sai esattamente di cosa sto parlando. Sei seduto nella cabina di un cingolato da 600 tonnellate, il vento si alza dalla costa e quel braccio del traliccio inizia a sembrare un po' troppo "vivo". È esattamente lì che ti trovi. Cilindri idraulici antiribaltamento del braccio smetti di essere solo un componente e inizia a essere la tua polizza assicurativa.
Nella nostra esperienza, la maggior parte dei team di approvvigionamento tratta i cilindri come una commodity. Esaminano l'alesaggio, controllano la corsa e acquistano l'opzione più economica. Questo è un errore da principianti. Quando si ha a che fare con le immense forze di leva di una struttura a traliccio, un cilindro generico è un guasto in agguato. Abbiamo visto guarnizioni standard esplodere sotto le microvibrazioni di una gru che sostiene un carico in condizioni di vento forte. Il trucco non è solo spingere l'olio; è mantenerlo rigido quando le leggi della fisica cercano di comprimerlo.
Entra nella precisione
Non parliamo solo di precisione: la forgiamo. Prima di addentrarci nella metallurgia e nelle specifiche, voglio mostrarti dove avviene la magia. Abbiamo digitalizzato l'intero reparto produttivo, così puoi ispezionare le nostre macchine levigatrici e le linee di assemblaggio dal tuo ufficio.
La fisica dell'anti-inclinazione
Andiamo sul tecnico per un minuto. Il Cilindri idraulici antiribaltamento del braccio Hanno una duplice funzione. Primaria, forniscono la forza di spinta e trazione necessaria per regolare l'angolazione del braccio del traliccio. Ma secondariamente – ed è questo che distingue le unità di fascia alta dai rottami metallici – agiscono come uno smorzatore strutturale rigido.
Quando una gru cingolata è sotto carico, il baricentro si sposta dinamicamente. Il cilindro idraulico deve passare istantaneamente da attuatore a colonna statica. Utilizziamo valvole di ritegno pilotate integrate direttamente nella porta del cilindro. Perché? Perché se un tubo flessibile si rompe, il cilindro non può muoversi di un millimetro. Abbiamo visto progetti in cui la valvola di ritegno era montata esternamente tramite un tubo rigido: un'idea pessima. Le vibrazioni allentano i raccordi e improvvisamente la ridondanza di sicurezza si riduce a una pozza d'olio sul terreno.
Scienza dei materiali: oltre ST52
L'acciaio standard ST52 va bene per uno spaccalegna. Ma per una gru cingolata con braccio a traliccio? Preferiamo il 27SiMn per il cilindro. Offre una maggiore resistenza alla trazione e migliori limiti di snervamento dopo tempra e rinvenimento.
E parliamo dell'asta. Il peggior nemico di questi cilindri non è la pressione; sono il carico laterale e la corrosione. Utilizziamo un processo di cromatura multistrato. Prima una base di nichel per l'adesione, poi cromo duro, lucidato a Ra 0,2. Questo garantisce che, quando il cingolo lavora in un ambiente costiero salato o in una miniera polverosa, l'integrità della guarnizione rimanga intatta. La maggior parte degli stampatori non si rende conto che una superficie ruvida dell'asta agisce come carta vetrata sulle guarnizioni ogni volta che il braccio si estende.
Specifiche tecniche e parametri di prestazione
| Parametro | Valore |
|---|---|
| Funzione | Controllare il movimento del telaio del braccio |
| Diametro del cilindro | 100 millimetri - 320 millimetri |
| Diametro dell'asta | 85 millimetri - 220 millimetri |
| Viaggio | 1200 millimetri - 3550 millimetri |
| Pressione massima | 31,5 MPa |
| Spinta massima | 2533 kN |
Caso di studio: la sfida del parco eolico del Mare del Nord
Il Cliente: Un'azienda di logistica per carichi pesanti con sede a Rotterdam, attiva a livello globale.
Il progetto: Assemblaggio di componenti di turbine eoliche offshore da 12 MW presso uno scalo di smistamento costiero.
Il problema: Il cliente utilizzava una gru cingolata da 650 tonnellate con cilindri OEM standard sul braccio della capriata. Il problema non era un guasto; era efficienzaI forti venti costieri (in media 12 m/s) hanno causato un leggero "vibrazioni" nel braccio durante l'accoppiamento di precisione della navicella. Lo standard Cilindri idraulici antiribaltamento del braccio presentava un attrito eccessivo delle guarnizioni (effetto stick-slip), rendendo le microregolazioni a scatti. Questo aggiungeva circa 40 minuti a ogni sollevamento.
La nostra soluzione: Abbiamo progettato un set di cilindri personalizzato con anelli di scorrimento in PTFE riempiti di bronzo a basso attrito e un blocco collettore di controllo del flusso personalizzato integrato nella testata. Questo ha ridotto la "pressione di spunto" necessaria per muovere il cilindro di 35%.
Il risultato: Il fenomeno dello stick-slip è scomparso. L'operatore è riuscito a regolare l'angolazione del braccio del traliccio con precisione millimetrica, anche in condizioni di vento forte. Hanno risparmiato in media 35 minuti per ogni installazione della navicella. Su un progetto da 40 turbine, si tratta di un enorme risparmio di denaro. Questa è la differenza tra acquistare un componente e acquistare una soluzione.
"Approvvigionarsi dalla Cina può essere un azzardo, ma il team di ingegneri di Ever Power parla la nostra lingua. I cilindri antiribaltamento che abbiamo ricevuto erano in realtà lavorati meglio degli originali tedeschi che abbiamo sostituito."
— Marco Rossi, Fleet Manager, Italia
"Avevamo bisogno di una lunghezza di corsa personalizzata per una configurazione modificata del braccio. Non ci hanno semplicemente venduto un cilindro: hanno ricalcolato per noi il carico di punta. Un servizio di altissimo livello."
— Ahmed Al-Fayed, Responsabile della costruzione, Emirati Arabi Uniti
"Tempi di consegna rapidi. La finitura cromata dell'asta è eccellente, ha resistito 6 mesi in una miniera di sale senza alcuna corrosione."
— Sarah Jenkins, Approvvigionamento, Australia
Eccellenza manifatturiera nel cuore della Cina
C'è l'idea sbagliata che tutta la produzione nella nostra regione sia uguale. Nulla di più lontano dalla verità. Qui nel nostro stabilimento, operiamo non solo come una fabbrica, ma come un laboratorio idraulico specializzato. Siamo situati in un importante polo industriale dove la catena di fornitura di acciaio di alta qualità è la più veloce al mondo.
Cosa significa questo per te? Significa che quando hai bisogno di un cilindro idraulico antiribaltamento personalizzato, non dobbiamo aspettare 6 settimane per le materie prime. Possiamo iniziare a lavorare il cilindro entro 48 ore. Combiniamo i vantaggi economici della produzione locale con gli standard di controllo qualità conformi alla norma ISO 9001:2015. Che tu stia riadattando un modello precedente o progettando una nuova gru, la nostra capacità di personalizzazione è illimitata.
Domande frequenti
Con quale frequenza dovrei sostituire le guarnizioni dei cilindri antiribaltamento del braccio del mio traliccio?
Potete produrre un cilindro sostitutivo se non ho il numero di parte originale?
Qual è il tempo di consegna tipico per un ordine di cilindro idraulico personalizzato dalla Cina?
Perché i miei cilindri attuali si spostano quando la gru è sottoposta a carichi pesanti?
Offrite supporto in garanzia per gli acquirenti internazionali?
Pronti a stabilizzare la vostra flotta?
Non lasciare che un sistema idraulico usurato comprometta la tua capacità di sollevamento o la tua sicurezza. Contatta oggi stesso il nostro team di ingegneri per una consulenza sui cilindri idraulici antiribaltamento del tuo braccio.
