Cilindri regolabili a forcella WAC-3000PSI: Attuazione idraulica regolabile sul campo

Cilindri idraulici con forcella regolabile tramite asta filettata che consentono agli installatori di impostare con precisione la lunghezza estesa direttamente in cantiere.

WAC3015XX - WAC3040XX | Foro da 1,5" a 4" | Opzione standard ASAE

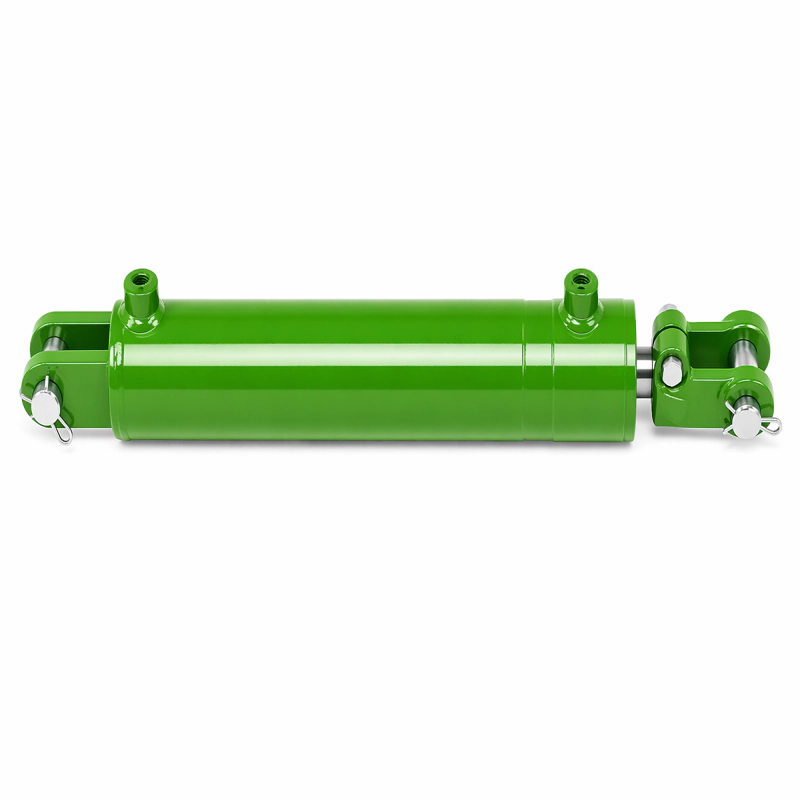

Il cilindro idraulico a forcella regolabile WAC-3000PSI è la versione saldata della nostra gamma, pensata per gli installatori che necessitano di regolare la lunghezza estesa direttamente sulla macchina. Ogni cilindro idraulico a forcella regolabile della serie WAC-3000PSI è dotato di un'estremità filettata con stelo e di un giunto a forcella avvitabile, in modo che la dimensione estesa effettiva possa essere regolata di pochi millimetri o di un pollice intero senza dover sostituire il cilindro. I diametri interni vanno da 1,5" a 4", lo standard di montaggio agricolo ASAE è disponibile su richiesta e il cilindro regolabile WAC-3000PSI opera a una pressione di esercizio verificata di 3000 PSI su tutta la gamma.

EVER POWER ha fornito il cilindro idraulico a forcella regolabile per trattori, carrelli posteriori di sollevatori telescopici, sollevatori per piattaforme falcianti e mietitrebbie speciali per i mercati agricoli del Nord America, Europa e America Latina. I tecnici sul campo apprezzano il cilindro regolabile WAC-3000PSI perché eventuali disallineamenti delle staffe su attrezzature più vecchie possono essere corretti in pochi minuti con una chiave, senza dover effettuare un nuovo ordine. Lo stabilimento di produzione di Hangzhou mantiene la stessa precisione nelle tolleranze del giunto di regolazione filettato che utilizziamo per le nostre gamme di forcelle e raccordi a T saldati, garantendo così la qualità "installa e dimentica" che i clienti si aspettano da questo catalogo.

Perché scegliere EVER POWER WAC-3000PSI?

Scegliere un cilindro idraulico a forcella regolabile significa trovare un equilibrio tra la flessibilità della regolazione sul campo e la semplicità meccanica di un componente saldato a lunghezza fissa. Il cilindro regolabile WAC-3000PSI è stato perfezionato per ottenere i vantaggi di entrambi. Queste sei scelte progettuali sono il motivo per cui i produttori di macchine agricole e i riparatori mantengono il cilindro idraulico a forcella regolabile nel loro catalogo ricambi.

Principio di funzionamento e costruzione

Un cilindro idraulico a forcella regolabile funziona secondo il principio standard del doppio effetto: l'olio che entra nella porta lato cappuccio estende lo stelo, mentre l'olio che entra nella porta lato stelo lo ritrae. La caratteristica distintiva del cilindro regolabile WAC-3000PSI è la forcella terminale filettata e rimovibile. Lo stelo termina con una filettatura UNF fine; la forcella si avvita su questa filettatura con un controdado. Avvitando la forcella si riduce la lunghezza estesa, svitandola si allunga, e il controdado blocca la posizione finale. Questa semplice regolazione fa spesso la differenza tra un'installazione agevole e una revisione da fare nel fine settimana su una macchina datata.

La scelta dei materiali per il cilindro idraulico a forcella regolabile segue lo standard EVER POWER: corpo in acciaio senza saldatura trafilato a freddo, stelo cromato a induzione, tappo terminale in acciaio forgiato e pacco guarnizioni abbinato. La filettatura dell'estremità dello stelo è rullata anziché tagliata, il che preserva la durata a fatica dell'acciaio nella zona critica di concentrazione delle sollecitazioni. La filettatura rullata è un dettaglio piccolo ma importante su qualsiasi cilindro a forcella regolabile, poiché tale filettatura sopporta l'intero carico assiale di ogni corsa di estensione. Il cilindro regolabile WAC-3000PSI è dotato di filettatura rullata di serie, non come optional.

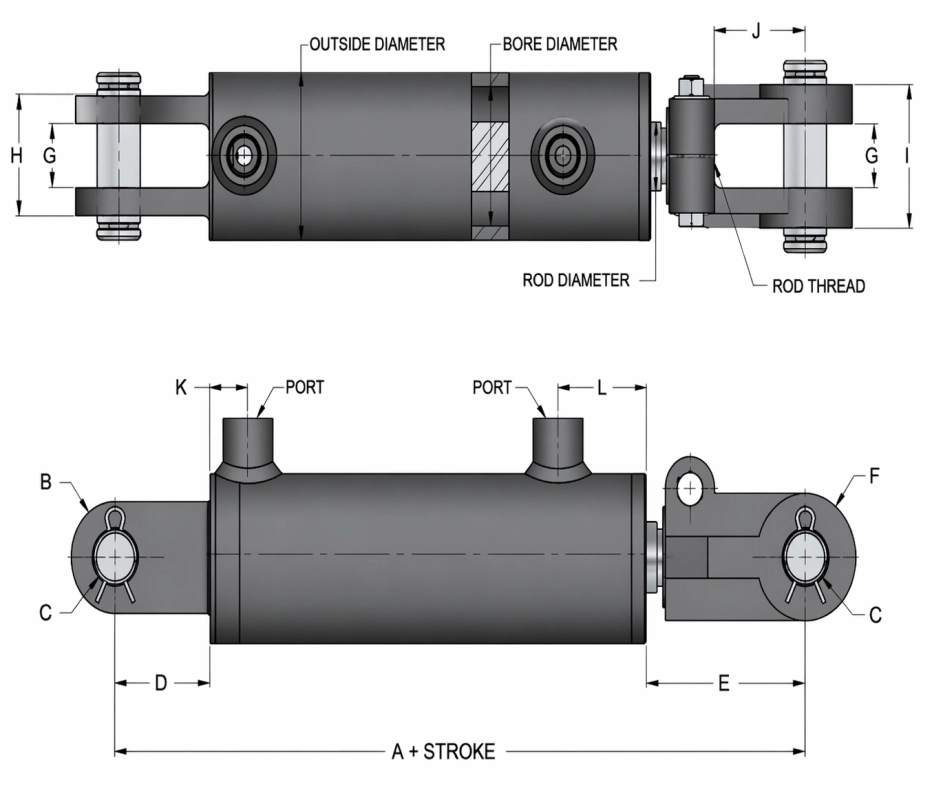

La variante ASAE del WAC-3000PSI presenta una dimensione retratta di 20-1/4" sulla corsa di 8" e di 28-1/4" sulla corsa di 16", corrispondente esattamente allo standard di montaggio industriale dell'American Society of Agricultural Engineers. I calcoli del carico della colonna presuppongono un montaggio perno-perno con un fattore di sicurezza pari a 2, e le riduzioni di pressione di esercizio estese per i modelli a corsa lunga sono documentate nelle tabelle dati. Ogni cilindro idraulico a forcella regolabile viene spedito da Hangzhou con tappi anticorrosione per lo stelo in entrambe le porte.

Specifiche standard

Pressione massima di esercizio in posizione retratta 3000 PSI. La pressione di esercizio in posizione estesa è ridotta in base alla corsa — vedere la scheda tecnica. Sono disponibili varianti ASAE per corse da 8" e 16" (indicate con -ASAE nel codice articolo). Porte NPT disponibili su richiesta.

Applicazioni tipiche del WAC-3000PSI

Un cilindro idraulico a forcella regolabile è la soluzione ideale quando la flessibilità di installazione o la possibilità di regolazioni a metà ciclo di vita sono fattori cruciali. La gamma WAC-3000PSI è stata installata su assali posteriori di trattori, dove ogni telaio è leggermente diverso, su cilindri di sollevamento di piatti falcianti che necessitano di livellamento a taglio finito, su gruppi di raccolta per rotopresse che si adattano alla densità del raccolto e su meccanismi di inclinazione del montante dei carrelli elevatori che richiedono un preciso allineamento verticale. In ogni caso, il cilindro idraulico a forcella regolabile consente all'operatore di impostare la lunghezza desiderata senza dover contattare il produttore: un vantaggio pratico che il cilindro regolabile WAC-3000PSI offre fin dal primo giorno e in ogni stagione successiva.

Caso di studio del cliente

Cosa dicono i nostri clienti

All'interno del nostro stabilimento di Hangzhou

EVER POWER Hydraulic Machinery gestisce uno stabilimento di produzione integrato nel distretto di Binjiang a Hangzhou, nella provincia di Zhejiang, in Cina. L'impianto si occupa, sotto lo stesso tetto, della progettazione di cilindri idraulici, della lavorazione CNC, della saldatura robotizzata, della cromatura delle barre, dell'assemblaggio e di un controllo qualità completo. Il nostro team di ingegneri di Hangzhou progetta la linea di cilindri idraulici a forcella regolabile dal 2002, con una capacità produttiva annua attuale di 120.000 cilindri per l'intero catalogo, inclusa la piattaforma WAC-3000PSI.

Il nostro sistema di qualità è certificato ISO 9001:2015. Ogni cilindro idraulico a forcella regolabile che esce dal reparto di produzione è dotato di un numero di serie tracciabile, collegato ai certificati delle materie prime, ai registri di saldatura, ai dati delle prove di pressione e al controllo dimensionale finale. Possediamo la documentazione CE per l'esportazione in Europa e forniamo regolarmente clienti negli Stati Uniti, in Canada, Australia, Germania, Francia, Brasile, Messico e Sud-est asiatico. Ispezioni da parte di terzi, come SGS, BV, TUV o un ingegnere di fiducia dell'acquirente, sono benvenute in qualsiasi fase.

Programma di qualità e collaudo

Ogni WAC-3000PSI viene sottoposto a un programma di test a più fasi prima di lasciare Hangzhou. I tubi grezzi vengono controllati al ricevimento per verificarne la tolleranza dimensionale (diametro esterno/interno) e la rettilineità. Dopo la levigatura, ogni cilindro viene misurato per la finitura del foro (obiettivo 0,4-0,8 μm Ra) e la cilindricità. Le aste cromate vengono misurate per lo spessore della placcatura con un misuratore a correnti parassite e ispezionate per la presenza di pitting superficiale con un ingrandimento 10x. Il cilindro idraulico a forcella regolabile assemblato viene sottoposto a una prova di tenuta pneumatica alla pressione di esercizio e un campione viene sottoposto a una prova di carico idraulica a 1,5 volte la pressione nominale.

Il nostro flusso di produzione in 10 fasi

Acquistare un WAC-3000PSI direttamente da Hangzhou, Cina.

La provincia di Zhejiang è un importante centro di produzione di cilindri idraulici in Cina e il nostro stabilimento di Hangzhou si trova proprio al centro di questo polo produttivo. Spediamo direttamente da Hangzhou, in Cina, al porto di Ningbo e da lì verso qualsiasi porto marittimo del mondo con partenze settimanali. La vicinanza del nostro stabilimento al porto di Ningbo garantisce agli acquirenti un corridoio logistico efficiente, con il carico dei container spesso entro sette giorni lavorativi dall'approvazione del collaudo finale.

Gli acquirenti esteri possono raggiungere il nostro stabilimento di produzione tramite il porto di Ningbo per il trasporto marittimo o l'aeroporto internazionale di Hangzhou Xiaoshan per il trasporto aereo. Qualsiasi acquirente che necessiti di ricevere un WAC-3000PSI a Shanghai, Guangzhou, Chongqing o in qualsiasi altro polo industriale in Cina può aspettarsi la spedizione via terra entro tre giorni lavorativi dall'approvazione, grazie al corridoio merci Hangzhou-Ningbo e alla rete logistica del delta del fiume Yangtze.

Termini dell'ordine e pagamento

Le condizioni di pagamento standard prevedono un deposito tramite bonifico bancario (TT) con saldo alla presentazione della copia della polizza di carico, oppure una lettera di credito a vista per ordini superiori a 50.000 USD. Gli ordini con Garanzia Commerciale tramite Alibaba sono accettati fino a 100.000 USD. Supportiamo le condizioni FOB Ningbo, CIF per la maggior parte dei principali porti e DDP per alcune destinazioni europee e nordamericane. Tutte le spedizioni di cilindri idraulici a forcella regolabile partono dal nostro stabilimento di Hangzhou in casse di legno fumigate con tappi di protezione sulle porte e essiccante all'interno del cilindro.
